Warst du schon mal frustriert, weil dein Plattenspieler einfach nicht richtig klingen will? Der Sound ist zu leise, verzerrt oder brummt vor sich hin? In den meisten Fällen liegt das Problem nicht am Gerät selbst, sondern an der Verkabelung. Ein falsch angeschlossener Plattenspieler kann selbst die teuerste HiFi-Anlage zum Schweigen bringen und den Musikgenuss empfindlich stören.
Aber keine Sorge – die Lösung ist meist einfacher als gedacht. Mit dem richtigen Verständnis für den Signalfluss beim Plattenspieler und ein paar gezielten Handgriffen bringst du deine Anlage wieder zum Leben. Ich zeige dir Schritt für Schritt, wie du typische Verkabelungsfehler am Plattenspieler erkennst und behebst. Egal ob du Einsteiger bist oder schon länger auf Vinyl stehst – nach diesem Guide weißt du genau, wie du deinen Plattenspieler richtig verkabeln und Plattenspieler anschließen kannst.
Das Beste daran: Du brauchst keine teuren Werkzeuge oder jahrelange Erfahrung. Mit etwas Geduld und den richtigen Tipps bekommst du jeden Plattenspieler richtig ans Laufen. Lass uns gemeinsam dein Setup überprüfen und für den perfekten Sound sorgen.
Den Signalfluss beim Plattenspieler verstehen: Die Basis für sauberen Klang
Der Signalfluss beim Plattenspieler ist wie eine Kette – jedes Glied muss perfekt funktionieren, damit am Ende sauberer Klang aus deinen Lautsprechern kommt. Alles beginnt beim Tonabnehmer, der die winzigen Bewegungen in den Rillen deiner Schallplatte in elektrische Signale umwandelt. Dieses Plattenspieler Signal ist extrem schwach – wir reden hier von wenigen Millivolt. Deshalb braucht es mehrere Verstärkungsstufen, bevor es deine Boxen antreibt.
Von hier wandert das Signal über die Kabel im Tonarm zum Ausgang des Plattenspielers. Aber aufgepasst: Das Rohsignal ist nicht nur schwach, sondern auch noch nicht richtig entzerrt. Schallplatten werden nämlich mit einer speziellen Kurve gepresst, der sogenannten RIAA-Entzerrung. Ohne Korrektur würden die Bässe viel zu leise und die Höhen viel zu laut klingen.
Ein korrekter Plattenspieler Signalweg sorgt nicht nur für die richtige Lautstärke, sondern auch für Störungsfreiheit. Wenn irgendwo in der Kette etwas nicht stimmt, hörst du das sofort: Brummen, Rauschen, Verzerrungen oder einfach viel zu leisen Sound. Besonders kritisch sind lose Verbindungen oder falsche Impedanzanpassungen zwischen den einzelnen Komponenten.
Der Unterschied zwischen MM Tonabnehmern (Moving Magnet) und MC Tonabnehmern (Moving Coil) spielt hier eine zentrale Rolle. MM-Tonabnehmer liefern deutlich stärkere Signale – etwa 3 bis 5 Millivolt. MC-Tonabnehmer sind viel leiser, schaffen aber oft nur 0,2 bis 1 Millivolt. Das macht schon mal einen Faktor 5 bis 10 aus. Beide Typen brauchen unterschiedliche Vorverstärkung und Impedanzanpassung, weshalb die korrekte Auswahl deines Phono Vorverstärkers entscheidend ist.
Genauso wichtig ist der Unterschied zwischen Phono Eingang und Line-Eingängen. Ein Phono-Eingang gibt den Plattenspieler Signal des Tonabnehmers weiter – schwach und unentzerrt. Ein Line-Ausgang bedeutet, dass bereits ein Phono Vorverstärker im Plattenspieler arbeitet und ein verstärktes, entzerrtes Signal liefert. Diese beiden Signaltypen haben völlig unterschiedliche Pegel und dürfen auf keinen Fall verwechselt werden.
Tonabnehmer richtig anschließen: MM und MC im Überblick
MM Tonabnehmer sind die Klassiker für Einsteiger und fortgeschrittene Hörer. Bei ihnen sitzt ein kleiner Magnet an der Nadelspitze und bewegt sich zwischen feststehenden Spulen. Das erzeugt ein relativ starkes Signal, das fast jeder Phono Vorverstärker problemlos verarbeitet. Die meisten Verstärker mit Phono Eingang sind standardmäßig für MM ausgelegt. Die Impedanz liegt typisch bei 47 kOhm, was zu praktisch jedem Standard-Setup passt.
MC Tonabnehmer funktionieren andersherum: Hier sind winzige Spulen direkt an der Nadel befestigt und bewegen sich in einem festen Magnetfeld. Das macht sie mechanisch präziser, aber das Signal wird viel schwächer. Dafür bekommen viele Hörer einen detailreicheren, dynamischeren Klang. Allerdings brauchen MC-Systeme spezielle Vorverstärker oder zumindest umschaltbare Phono-Eingänge mit MC-Stellung. MC Tonabnehmer anschließen erfordert daher besondere Aufmerksamkeit.
Ein Phono Vorverstärker ist bei beiden Systemen unverzichtbar – entweder als separate Komponente oder im Verstärker integriert. Er macht zwei wichtige Jobs: Erstens verstärkt er das schwache Signal auf Line-Pegel, zweitens korrigiert er die RIAA-Entzerrung der Schallplatte. Ohne diese Entzerrung würde deine Musik völlig verfälscht klingen.
Wenn du MM und MC verwechselst, hörst du das sofort. Ein MC-System an einem MM-Eingang klingt viel zu leise und kraftlos. Umgekehrt wird ein MM-System an einem MC-Eingang hoffnungslos übersteuert – das Ergebnis sind jaulende Verzerrungen und ein völlig unlesbarer Sound. Bei vielen modernen Verstärkern kannst du zwischen MM und MC umschalten, aber du musst wissen, welches System du hast, um deinen Plattenspieler richtig anschließen zu können.
Die Verkabelung selbst ist bei beiden Systemen gleich, aber die elektrischen Eigenschaften sind komplett verschieden. MC-Systeme haben meist niedrigere Impedanzen und brauchen kürzere, hochwertige Kabel, um Signalverluste zu vermeiden. MM-Systeme sind da unkomplizierter und verzeihen auch mal längere oder einfachere Kabelwege.
Falls du dir unsicher bist, welches System du hast: Schau in die Bedienungsanleitung deines Tonabnehmers oder google das Modell. Die meisten Hersteller geben die technischen Daten klar an. Im Zweifel probiere beide Einstellungen am Verstärker aus – du wirst sofort hören, was richtig ist.
Die richtigen Anschlüsse erkennen: Phono- und Line-Eingänge
Phono-Eingänge sind speziell für Plattenspieler entwickelt und absolut unverzichtbar, wenn dein Player keinen eigenen Vorverstärker hat. Diese Eingänge haben mehrere Jobs: Sie verstärken das schwache Tonabnehmer-Signal um etwa Faktor 100 bis 1000, wenden die RIAA-Entzerrung an und sorgen für die richtige Impedanzanpassung. Ohne Phono Eingang bleibt dein Plattenspieler stumm oder klingt extrem verfälscht, wenn du ihn falsch verkabelst.
Erkennbar sind Phono-Eingänge meist an der Beschriftung "Phono" oder "Turntable" auf der Rückseite deines Verstärkers. Oft sind sie auch farblich markiert – häufig in Gelb oder Weiß für den linken und rechten Kanal. Zusätzlich findest du dort eine Masseklemme, eine kleine Schraube für das Erdungskabel deines Plattenspielers. Diese Erdung ist entscheidend, um Brummen und Störungen zu vermeiden, wenn du den Plattenspieler richtig verkabeln möchtest.
Line-Eingänge sind für bereits verstärkte Signale gedacht – etwa von CD-Playern, Streamern oder Plattenspielern mit eingebautem Phono Vorverstärker. Das Signal liegt hier bei etwa 1 Volt, also hunderte Male stärker als ein Phono-Signal. Line-Eingänge erkennst du an Beschriftungen wie "Line", "AUX", "CD" oder "Tape". Sie haben keine Masseklemme, weil die bei verstärkten Signalen nicht nötig ist.
Was passiert bei falscher Zuordnung? Wenn du einen Plattenspieler ohne internen Vorverstärker an einen Line-Eingang anschließt, ist der Sound extrem leise und dünn. Du müsstest die Lautstärke voll aufdrehen und würdest trotzdem kaum was hören – dafür aber jede Menge Rauschen. Umgekehrt: Ein Plattenspieler mit Line-Ausgang an einem Phono-Eingang wird doppelt verstärkt und übersteuert hoffnungslos.

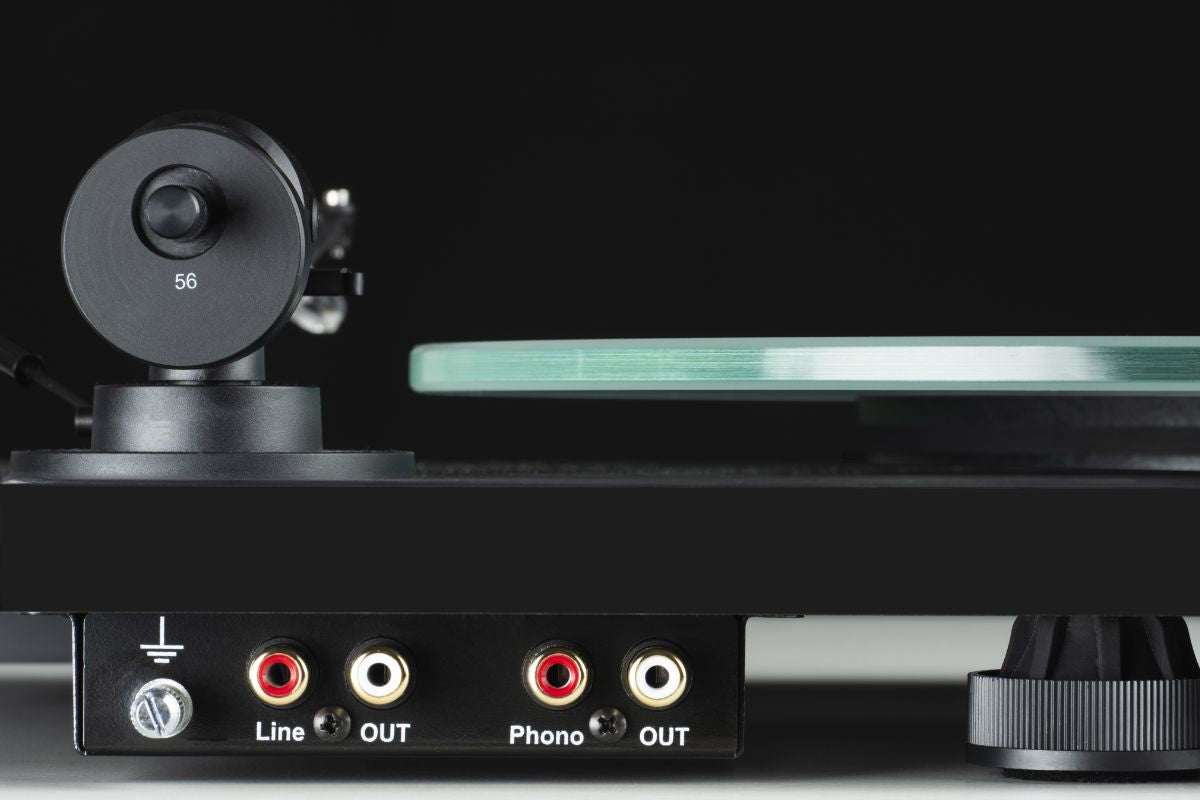

Die richtige Zuordnung ist eigentlich einfach: Hat dein Plattenspieler einen integrierten Vorverstärker oder einen "Line/Phono"-Schalter auf "Line", dann gehört er an einen Line-Eingang. Hat er keinen eigenen Vorverstärker oder steht der Schalter auf "Phono", dann brauchst du einen Phono-Eingang am Verstärker.
Falls dein Verstärker keinen Phono-Eingang hat, ist das kein Problem. Du kannst einen externen Phono Vorverstärker zwischen Plattenspieler und Verstärker schalten. Den bekommst du schon für unter 50 Euro, aber auch High-End-Geräte für mehrere tausend Euro. Der externe Vorverstärker wird dann an einen Line-Eingang deines Verstärkers angeschlossen.
Step-by-Step: Plattenspieler anschließen – Vermeide typische Verkabelungsfehler
Hier erfährst du, wie du deinen Plattenspieler richtig verkabeln und häufige Verkabelungsfehler am Plattenspieler von vornherein vermeiden kannst.
Schritt 1: Kabel und Stecker überprüfen
Bevor du irgendwas anschließt, kontrolliere alle Kabel gründlich. Schau dir die Cinch-Stecker an – sind sie sauber und nicht oxidiert? Prüfe das gesamte Kabel auf Knicke, Quetschungen oder sichtbare Beschädigungen. Besonders kritisch ist das dünne Massekabel, das oft von der Kabelabschirmung getrennt verläuft. Wenn du Zweifel hast, teste das Kabel mit einem anderen Gerät oder investiere in ein neues Phono-Kabel.
Schritt 2: Tonabnehmer-Typ bestimmen und Einstellungen prüfen
Identifiziere deinen Tonabnehmer als MM oder MC – das steht meist auf dem System selbst oder in der Bedienungsanleitung. Falls dein Verstärker einen MM/MC-Schalter hat, stelle ihn entsprechend ein. Bei Plattenspielern mit Line/Phono-Schalter: Auf "Phono" stellen, wenn du an einen Phono-Eingang gehst, auf "Line" für alle anderen Eingänge. So stellst du sicher, dass der Plattenspieler Signalweg von Anfang an korrekt ist.
Schritt 3: Phono-Vorverstärker einbinden
Hat dein Plattenspieler keinen eigenen Vorverstärker und dein Verstärker keinen Phono-Eingang, brauchst du einen externen Phono Vorverstärker. Den schließt du zwischen Plattenspieler und Verstärker an. Plattenspieler → Phono Vorverstärker → Line-Eingang am Verstärker. Vergiss das Massekabel nicht – das geht an die Erdungsklemme des Vorverstärkers.
Schritt 4: Verbindungen herstellen und Masse anschließen
Stecke die Cinch-Kabel in die richtigen Buchsen: Rot für rechts, weiß oder schwarz für links. Das Massekabel kommt an die Erdungsklemme – eine kleine Schraube meist neben den Phono-Eingängen. Drehe die Schraube leicht auf, klemme das blanke Ende des Massekabels drunter und ziehe fest an. Diese Erdung verhindert Brummen und Störungen und ist essentiell, um den Plattenspieler richtig zu verkabeln.
Schritt 5: Funktionstest durchführen
Jetzt kommt der spannende Moment: Schalte alles ein, lege eine Platte auf und starte die Wiedergabe. Der Sound sollte klar und in normaler Lautstärke kommen. Teste beide Kanäle, indem du den Balance-Regler am Verstärker von links nach rechts drehst. Hörst du Brummen, Kratzen oder ist ein Kanal stumm? Dann ist noch was falsch verkabelt und du hast einen Verkabelungsfehler am Plattenspieler identifiziert.
Während des Tests achte besonders auf diese Punkte: Ist die Lautstärke normal oder musst du extrem aufdrehen? Klingen Bass und Höhen ausgewogen oder völlig verfälscht? Brummt oder rauscht es? Falls ja, gehe die Schritte nochmal durch und prüfe alle Verbindungen.
Häufige Verkabelungsfehler am Plattenspieler und Störungen erkennen & beheben
Hier sind die häufigsten Verkabelungsfehler am Plattenspieler und wie du den Plattenspieler Signalweg wiederherstellst:
Fehler 1: Plattenspieler ohne Vorverstärker an Line-Eingang
Das erkennst du sofort: Der Sound ist extrem leise, selbst bei voll aufgedrehter Lautstärke hörst du kaum was. Was du hörst, klingt dünn und bass-arm. Die Lösung: Entweder einen Phono-Eingang am Verstärker nutzen oder einen externen Phono Vorverstärker dazwischen schalten. Alternativ kannst du bei manchen Plattenspielern einen eingebauten Vorverstärker aktivieren.
Fehler 2: MM/MC-Verwechslung am Verstärker
MC-System an MM-Eingang: Viel zu leise, kraftlos, du musst die Lautstärke voll aufdrehen. MM-System an MC-Eingang: Hoffnungslose Übersteuerung, jaulende Verzerrungen, selbst bei niedrigster Lautstärke viel zu laut. Die Lösung ist einfach: Den MM/MC-Schalter am Verstärker richtig einstellen. Falls du dir unsicher bist, probiere beide Positionen aus, um den richtigen Tonabnehmer anschließen Modus zu finden.
Fehler 3: Vertauschte Stereokanäle
Du merkst das besonders bei Aufnahmen mit klarer Stereo-Lokalisation – Instrumente oder Stimmen sitzen auf der falschen Seite. Oft passiert das, wenn die Cinch-Stecker am falschen Ende vertauscht wurden. Die Lösung: Tausche entweder am Plattenspieler oder am Verstärker rot und weiß/schwarz. Teste mit einer bekannten Stereo-Aufnahme, ob jetzt alles stimmt.
Fehler 4: Fehlende oder schlechte Masseverbindung
Das hörst du als Brummen mit 50 Hz – ein tiefer, gleichmäßiger Ton, der besonders bei leisen Passagen nervt. Manchmal wird es schlimmer, wenn du die Platte berührst oder nah am Plattenspieler stehst. Check das Massekabel: Ist es überhaupt angeschlossen? Sitzt es fest an der Erdungsklemme? Sind die blanken Drahtenden sauber oder oxidiert? Reinige bei Bedarf mit Schleifpapier und ziehe die Klemme richtig fest, um das Brummen zu eliminieren.
Praktische Tipps zur Fehlersuche beim Verkabeln des Plattenspielers
Bei hartnäckigen Problemen gehst du systematisch vor: Tausche einzelne Komponenten aus – erst das Kabel, dann den Tonabnehmer, schließlich den Verstärker. So lokalisierst du den Fehler. Mit einem Multimeter kannst du Kabelbrüche aufspüren, aber das ist für die meisten Fälle übertrieben.
Ein einfacher Trick bei einseitigem Ausfall: Tausche die Cinch-Stecker am Verstärker – wenn jetzt der andere Kanal tot ist, liegt's am Kabel oder Plattenspieler. Bleibt derselbe Kanal stumm, ist der Verstärker schuld. Bei Brummproblemen hilft oft schon das Umstecken des Massekabels an eine andere Stelle oder das Reinigen der Kontakte.
| Symptom | Mögliche Ursache (Verkabelungsfehler Plattenspieler) | Lösung |
|---|---|---|
| Sehr leiser Sound | Plattenspieler an Line-Eingang ohne Phono Vorverstärker | Phono-Eingang nutzen oder externen Phono Vorverstärker zwischenschalten |
| Verzerrter, übersteuerter Sound | Doppelte Vorverstärkung oder MC an MM-Eingang | Line/Phono-Schalter prüfen, MM/MC-Einstellung korrigieren |
| Brummen (50 Hz) | Fehlende oder schlechte Masseverbindung (Plattenspieler Signalweg) | Massekabel prüfen, reinigen und fest anziehen |
| Ein Kanal stumm | Kabelbruch oder lockere Verbindung | Kabel tauschen, Stecker prüfen, Kontakte reinigen |
| Vertauschte Kanäle | Falsche Kabelzuordnung (Plattenspieler anschließen) | Rot-/Weiß-Zuordnung an einem Ende korrigieren |
Fazit: Mit korrektem Signalfluss zum perfekten Plattenspieler-Sound
Der richtige Signalfluss beim Plattenspieler ist das Fundament für großartigen Vinyl-Sound. Wenn du die Grundlagen von MM Tonabnehmern / MC Tonabnehmern und Phono Eingang / Line Eingang verstehst, vermeidest du 90 Prozent aller typischen Probleme. Es ist wirklich nicht kompliziert – du musst nur wissen, welche Komponenten welche Signale brauchen und wie sie zusammenarbeiten, um den Plattenspieler richtig zu verkabeln.
Die wichtigsten Punkte nochmal zusammengefasst: Tonabnehmer und Phono Vorverstärker müssen zueinander passen, Phono-Signale gehören an Phono-Eingänge, Line-Signale an Line-Eingänge, und die Masseverbindung ist unverzichtbar für störungsfreien Klang. Mit diesen Basics und der Step-by-Step-Anleitung bekommst du jeden Plattenspieler richtig ans Laufen.
Lass dich nicht von kleinen Problemen entmutigen – die meisten Verkabelungsfehler am Plattenspieler sind schnell behoben. Oft reicht schon das Festziehen einer lockeren Klemme oder das Umschalten von MM auf MC. Mit etwas Geduld und den richtigen Handgriffen holst du das Maximum aus deiner Anlage heraus.
Vertraue auf dein Gehör und scheue dich nicht, verschiedene Einstellungen auszuprobieren. Wenn alles richtig verkabelt ist, wirst du den Unterschied sofort hören: klarer, ausgewogener Sound ohne Störungen. So macht Vinyl hören richtig Spaß – und du kannst stolz auf deinen perfekt eingerichteten Setup sein.
