Step-Up Transformatoren – Das Geheimnis des MC-Klangs

Step-Up Transformatoren, kurz SUT (Step-Up Transformer), sind passive Übertrager, die das extrem schwache Ausgangssignal eines MC-Tonabnehmers (Moving Coil) auf ein für einen MM-Phono-Eingang geeignetes Niveau anheben. MC-Tonabnehmer erzeugen typischerweise nur 0,2 bis 0,5 mV Ausgangsspannung – deutlich weniger als die 4–5 mV eines MM-Systems. Ein Step-Up Transformator verstärkt dieses Signal rein passiv, also ohne aktive Elektronik, Strom oder Verstärkerröhren. Das ist klanglich ein außerordentlicher Vorteil: Ein hochwertiger SUT fügt dem Signal buchstäblich nichts hinzu, was nicht schon vorhanden ist – kein Rauschen durch aktive Bauelemente, keine Klangfärbung durch Transistoren oder Röhren.

Die Entscheidung zwischen einem SUT und einem dedizierten MC-Phono-Vorverstärker ist eine der spannendsten Diskussionen in der Analogwelt. Beide Wege können exzellenten Klang liefern, unterscheiden sich aber in Charakter und Handhabung. Ein SUT hat den Charme der Passivität: Keine Stromversorgung, kein aktives Rauschen, ein reines Signal. Allerdings ist die Impedanzanpassung bei einem SUT kritisch – das Verhältnis zwischen Quell-Impedanz des Tonabnehmers und der Lastimpedanz des SUT bestimmt maßgeblich den Klang. Ein falsch abgestimmter SUT kann Klang kosten, ein richtig gewählter hingegen das volle Potential eines MC-Systems entfalten.

Bei Better-Hifi bieten wir Step-Up Transformatoren für unterschiedliche MC-Systeme und Ansprüche. Dieses Dokument erklärt, wie ein SUT funktioniert, was bei der Auswahl zu beachten ist und für wen ein SUT die richtige Wahl ist.

Wie funktioniert ein Step-Up Transformator?

Ein Step-Up Transformator nutzt das Prinzip der elektromagnetischen Induktion. Er besteht aus einem Kern (meist hochpermeables Eisen oder amorphes Metall) und zwei Wicklungen: der Primärwicklung, die an den Tonabnehmer angeschlossen wird, und der Sekundärwicklung, die an den MM-Phono-Eingang des Verstärkers geht. Das Windungsverhältnis zwischen Primär- und Sekundärwicklung bestimmt die Spannungsübertragung. Bei einem Verhältnis von 1:10 wird die Spannung zehnfach erhöht – ein Signal von 0,3 mV wird zu 3 mV, was ideal für einen MM-Eingang ist.

Entscheidend für die Klangqualität eines SUT sind das Kernmaterial und die Wicklungsqualität. Hochpermeables Eisen (Mu-Metall) oder amorphe Legierungen (wie Amorphous Metal) bieten die beste magnetische Leitfähigkeit und minimale Verzerrungen. Die Wicklung muss sauber und präzise ausgeführt sein, um Streuinduktivitäten zu minimieren. Günstige SUTs verwenden einfaches Eisen und vereinfachte Wicklungen – das Ergebnis sind höhere Verzerrungen und eingeschränkte Hochtonwiedergabe. Premium-SUTs wie die von Jensen oder Lundahl verwenden edelste Materialien und aufwändige Wickeltechniken.

Ein guter SUT überträgt nicht nur die Grundspannung, sondern auch den vollständigen Frequenzgang linear. Schlechte SUTs fallen im Hochtonbereich ab oder zeigen Resonanzen, die den Klang verfärben. Die Bandbreite eines SUT sollte mindestens 20 Hz bis 50 kHz betragen, damit der RIAA-Entzerrung im nachgeschalteten MM-Phono-Vorverstärker keine Fehler entstehen.

MC vs. MM: Warum brauche ich einen SUT?

MC-Tonabnehmer (Moving Coil) erzeugen ihr Signal durch eine an der Abtastnadel befestigte winzige Spule, die sich in einem stationären Magnetfeld bewegt. Da die Spule sehr klein und leicht sein muss (um die feinsten Rillenauslenkungen präzise zu folgen), hat sie nur wenige Windungen – das erzeugt eine sehr niedrige Ausgangsspannung. High-Output MC-Systeme liegen bei 1,5–2,5 mV; Low-Output MCs bei 0,2–0,8 mV. Letztere brauchen zwingend eine Vorvorverstärkung, bevor sie an einen Standard-MM-Phono-Eingang (der 40–50 dB Verstärkung bietet) angeschlossen werden können.

MM-Tonabnehmer (Moving Magnet) bewegen hingegen einen kleinen Magnet in einer stationären Spule – durch mehr Windungen erzeugen sie deutlich höhere Ausgangsspannungen (4–5 mV) und können direkt an Standard-MM-Phono-Eingängen betrieben werden. Klanglich gelten hochwertige MC-Systeme als präziser, schneller und detailreicher als vergleichbar bepreiste MM-Systeme – was genau der Grund ist, warum Audiophile die Komplexität der MC-Kette in Kauf nehmen. Der SUT ist das nötige Bindeglied, das die Signalstärke eines Low-Output-MC auf MM-Niveau anhebt.

Impedanzanpassung – der kritische Faktor

Die Impedanzanpassung ist der wichtigste technische Parameter bei der Auswahl eines SUT. Jeder MC-Tonabnehmer hat eine definierte Quell-Impedanz (typisch 3–40 Ohm). Die optimale Lastimpedanz für einen MC-Tonabnehmer liegt üblicherweise beim 10- bis 100-fachen der Quell-Impedanz. Ein SUT transformiert die Last des MM-Eingangs (meist 47 kΩ) auf die Primärseite herunter – bei einem 1:10-Übertrager erscheinen die 47 kΩ des MM-Eingangs als 470 Ohm Lastimpedanz für den Tonabnehmer. Das ist für viele MC-Systeme ein guter Wert.

Bei Low-Output-MCs mit sehr niedriger Impedanz (z. B. 2–5 Ohm) wie den Systemen der Spitzenklasse von Koetsu, Lyra oder van den Hul kann ein höheres Übersetzungsverhältnis (1:20 oder 1:30) sinnvoll sein. Wichtig ist dabei: Ein höheres Übersetzungsverhältnis bedeutet auch eine niedrigere Eingangsimpedanz auf der Primärseite – was zu einer Dämpfung des Hochtonbereichs führen kann, wenn der Tonabnehmer zu hochohmig ist. Die ideale Kombination muss individuell für jeden Tonabnehmer berechnet oder in der Praxis erprobt werden.

Tonabnehmer-Impedanz	Empf. Übersetzungsverhältnis	Resultierende Last	Geeignet für
2–5 Ω	1:20 bis 1:30	53–118 Ω	Low-Output MC High-End
5–15 Ω	1:10 bis 1:20	118–470 Ω	Standard Low-Output MC
15–40 Ω	1:5 bis 1:10	470–1880 Ω	Medium-Output MC
über 40 Ω	1:3 bis 1:5	1880–5200 Ω	High-Output MC, SUT optional

SUT oder MC-Phonostufe – ein Vergleich

Die Alternative zum SUT ist ein dedizierter MC-Phono-Vorverstärker mit direktem MC-Eingang. Diese aktiven Geräte bieten oft einstellbare Eingangsimpedanz und Verstärkung, sind einfacher zu konfigurieren und kommen ohne die Komplexität der Transformator-Abschirmung aus. Klanglich können hochwertige aktive MC-Phono-Preamps ausgezeichnet sein – der Weg von Röhren-Phonostufen wie dem EAR 834P oder dem Manley Chinook gilt als königlicher Klangweg.

Ein hochwertiger SUT kombiniert mit einem guten MM-Phono-Vorverstärker kann aber genauso gut oder besser klingen – und das ist der Reiz dieser Kombination. Wer bereits einen ausgezeichneten MM-Phono-Preamp besitzt und ein MC-System spielen möchte, findet im SUT eine elegante Lösung, ohne die gesamte Phonostufe ersetzen zu müssen. Der SUT arbeitet passiv, fügt kein Eigenrauschen hinzu und kann bei richtiger Abstimmung das Signal des MC-Systems vollständig transparent übertragen.

„Ein guter Step-Up Transformator ist wie ein unsichtbarer Assistent: Man merkt seine Arbeit nicht direkt – aber ohne ihn fehlt dem MC-System der letzte Hauch von Klangpotential."
– Better-Hifi Analogabteilung

Aufstellung und Abschirmung

Transformatoren reagieren empfindlich auf externe Magnetfelder – insbesondere auf Netzfrequenz-Felder (50 Hz) von Netztransformatoren in Verstärkern oder Netzteilen. Ein SUT sollte deshalb möglichst weit entfernt von Netztransformatoren aufgestellt werden und darf nicht direkt neben dem Verstärker stehen. Viele hochwertige SUTs haben ein abgeschirmtes Metallgehäuse (oft Kupfer oder mu-Metall-Abschirmung), das externe Magnetfelder abblockt. Diese Abschirmung ist besonders bei Low-Output MCs wichtig, da hier das Signal extrem schwach ist und schon geringe Einstreuungen als Brummen hörbar werden.

Die Verbindungskabel vom Plattenspieler zum SUT und vom SUT zum Phono-Vorverstärker sollten kurz und gut geschirmt sein. Hochwertige Phono-Kabel mit sorgfältigem Schirmgeflecht minimieren kapazitive und induktive Einstreuungen. Die Kabelkapazität ist beim SUT weniger kritisch als bei MM-Systemen, da der SUT eine niederohmige Quelle für den MM-Phono-Eingang darstellt – aber saubere Kabelführung und Masseführung sind in jeder Analogkette wichtig.

Marken und Modelle

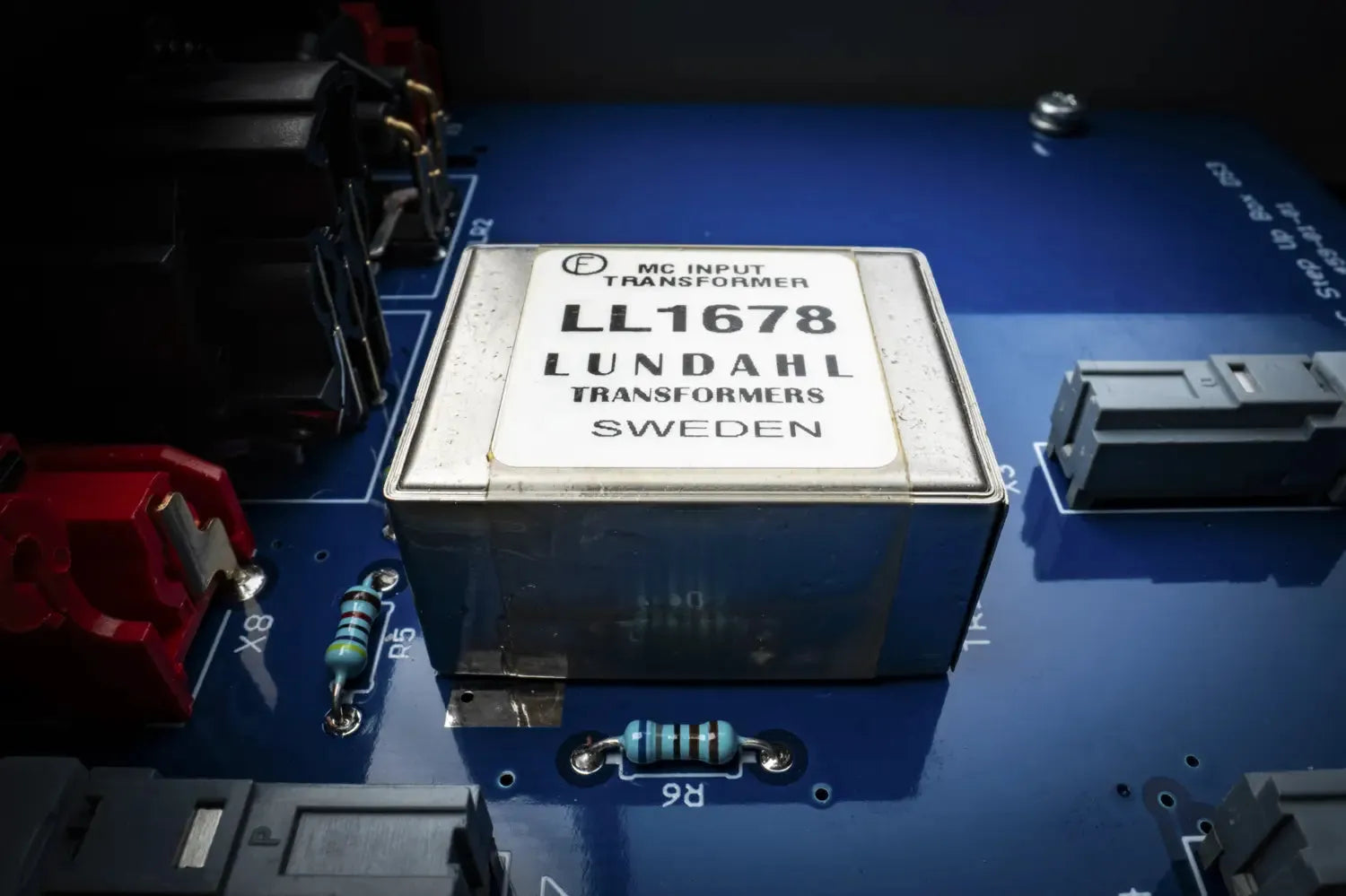

Im Step-Up-Markt haben sich einige Marken einen hervorragenden Ruf erarbeitet. Jensen Transformers aus den USA gilt als Referenz für Transformator-Qualität und beliefert auch viele OEM-Hersteller. Lundahl aus Schweden bietet hochwertige Audio-Übertrager in einer breiten Palette für unterschiedliche Impedanzanforderungen. Bei Better-Hifi führen wir SUTs, die wir selbst gehört und bewertet haben und die ein ausgezeichnetes Preis-Klang-Verhältnis bieten – von erschwinglichen Einstiegs-SUTs für den ersten Kontakt mit der MC-Welt bis hin zu audiophilen Referenzüberträgern für High-End-MC-Systeme.

Bei der Auswahl eines SUT zu einem bestimmten Tonabnehmer ist persönliche Beratung wertvoll – die Kombination aus Tonabnehmer-Impedanz, Übersetzungsverhältnis und nachgeschaltetem MM-Phonostage muss sorgfältig aufeinander abgestimmt sein. Unser Team hilft Ihnen dabei, den richtigen SUT für Ihr System zu finden.

Kaufberatung: Worauf achten?

Beim Kauf eines Step-Up Transformators sollten Sie folgende Punkte beachten: Zunächst die Kompatibilität mit Ihrem MC-Tonabnehmer – kennen Sie die Ausgangsimpedanz und Ausgangsspannung Ihres MCs? Dann das Übersetzungsverhältnis des SUT und ob es zur Last-Anforderung Ihres Tonabnehmers passt. Weiterhin die Abschirmung – ein gut abgeschirmtes Gehäuse ist im normalen Heimumfeld mit diversen elektromagnetischen Störquellen sehr wichtig. Und schließlich die Bauqualität der Eingangs- und Ausgangsbuchsen sowie der Kabelanschlüsse.

Ein SUT ist eine langfristige Investition. Anders als aktive Elektronik, die veralten kann, bleibt ein hochwertiger Transformator über Jahrzehnte funktionstüchtig – solange das Kernmaterial nicht gesättigt ist und die Wicklungen intakt sind. Ein gut gewählter SUT begleitet Sie durch mehrere Tonabnehmer und Verstärker-Generationen. Bei Better-Hifi stehen wir Ihnen für eine persönliche Beratung zur Verfügung und helfen Ihnen, den optimalen SUT für Ihr Vinyl-System zu finden.

Pflege und Langlebigkeit eines SUT

Ein Step-Up Transformator ist ein außerordentlich langlebiges Gerät. Da er keine aktiven Bauelemente enthält, gibt es kaum Verschleiß. Die Wicklungen und der Kern bleiben über Jahrzehnte stabil, sofern das Gerät trocken und frei von mechanischen Erschütterungen aufbewahrt wird. Feuchtigkeit ist der einzige wirkliche Feind eines SUT: Sie kann die Wicklungs-Isolierung beschädigen und zu Ablagerungen auf den Kontakten führen. Ein hochwertiger SUT, der sorgfältig behandelt wird, kann eine lebenslange Investition sein und mehrere Tonabnehmer-Generationen problemlos überstehen.

Die Eingangs- und Ausgangsbuchsen sollten regelmäßig auf Oxidation geprüft werden. Oxidierte Kontakte können den Übergangswiderstand erhöhen und den Klang verschlechtern. Qualitäts-Kontaktspray (z. B. DeoxIT) auf die Steckverbindungen aufgetragen und vorsichtig eingesteckt/ausgesteckt kann Oxidation entfernen. Bei der Reinigung ist darauf zu achten, kein Spray ins Innere des SUT-Gehäuses zu bringen.

Bei Better-Hifi bieten wir Step-Up Transformatoren mit ausgezeichnetem Preis-Klang-Verhältnis, die wir persönlich auf ihre Abschirmungsqualität, Klangperformance und Verarbeitungsqualität geprüft haben. Sprechen Sie uns an – wir finden gemeinsam den optimalen SUT für Ihr MC-System.
